Обтискний верстат Finn-Power P16HP
Базова комплектація
Діапазон обтиску: 10-45 мм.
Сила обтиску: 955 Кн
Сила обтиску: 95 т
Максимальний розмір шлангу: 1̋(4SH)
Комплект кулачків: Р16
Максимальне розкриття: +20 мм
Максимальний отвір без кулачків: 59 мм
Еталонний кулачок: D/L 39/64мм
Еталонний кулачок: D/L 1.54/2.52 дюйма
Тип роботи – ручний насос
Довжина верстату: 331мм – 13.1дюйм
Ширина верстату: 401мм – 15.8 дюйм
Висота верстату: 271мм – 10.7 дюйм
Вага: 26кг
Виробник: Finn-Power (Фінляндія)
- Опис
- ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Набори кулачків
- ВІДЕО
Finn-Power P16HP – це гідравлічний обтискний верстат з ручним насосом для ремонту РВТ у майстернях та у польових умовах. Простий у використанні, легкий і компактний за розміром, що дозволяє брати його з собою і вирішувати виробничі питання на місці. Верстат має силу обтискання 95 тон, та може обтискати фітинги діаметром від 10 до 45 мм.

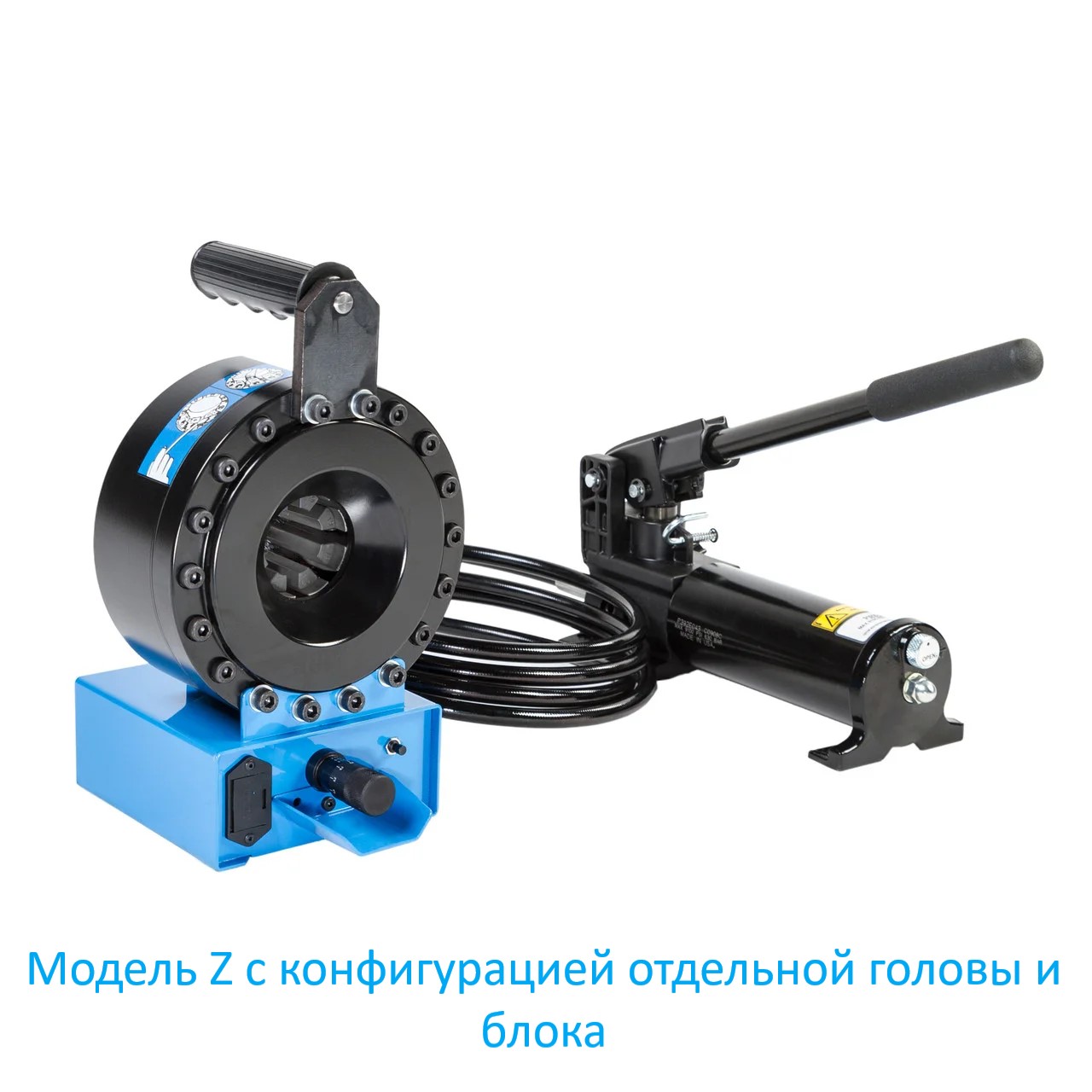

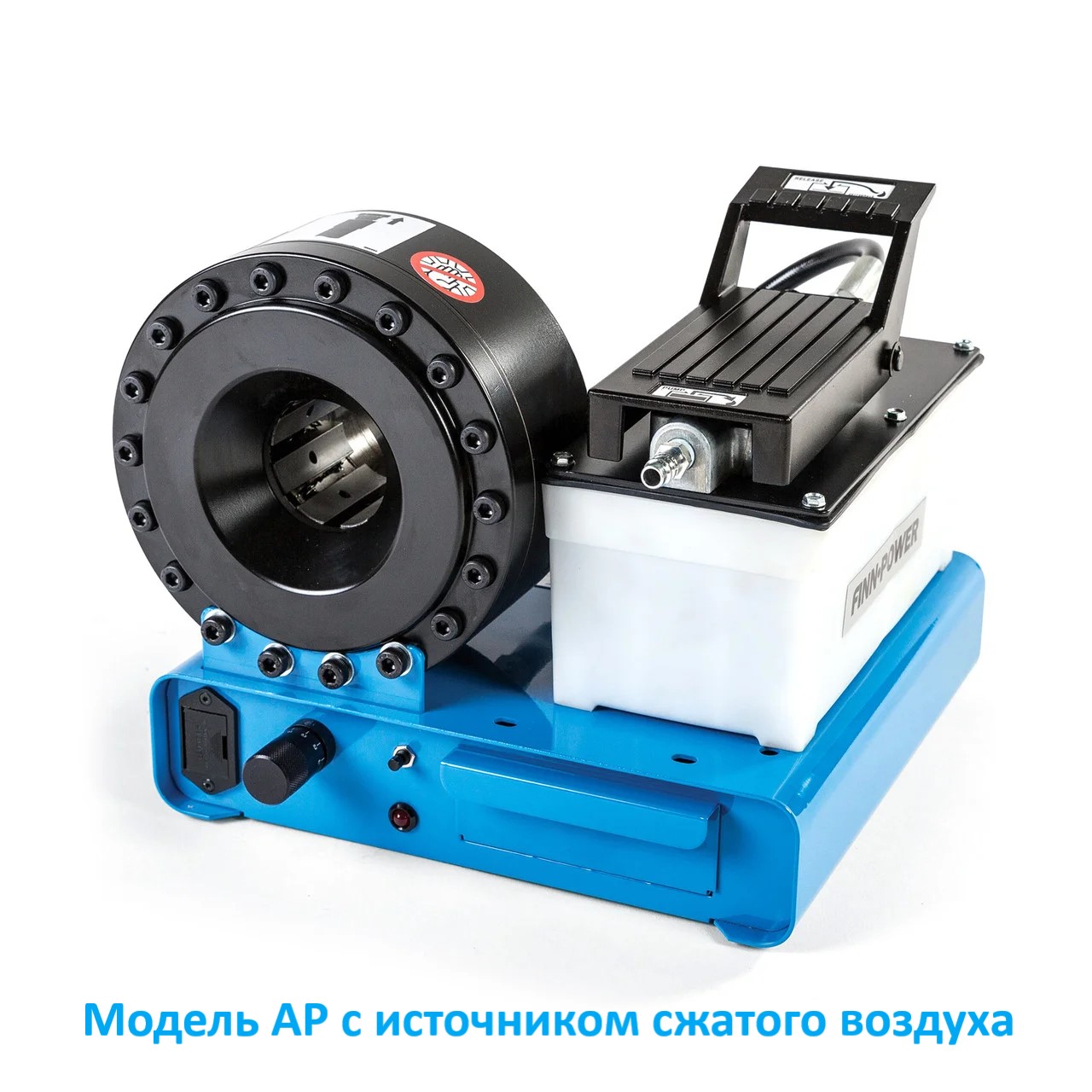

Випускаються також моделі (AP) з джерелом стисненого повітря, та модель (Z) з конфігурацією окремої голови та блока.
Верстат FINN-POWER P16HP створений для польових умов – маленькі розміри, особливості конструкції, невелика вага дозволяє доставити верстат безпосередньо до місця ремонту, це під силу зробити одній людині.
Не дивлячись на маленькі розміри FINN-POWER P16HP це повноцінний обтискний, нехай і малої продуктивності верстат. Обтискна машина P16HP здатна робити шланги для 99% сільськогосподарських, лісових, комунальних машин і значну частину будівельної техніки.
Прес FINN-POWER P16HP виконує будь-які роботи пов’язані з холодною деформацією виробів, переважно трубчастої конструкції.
Крім класичної опресування РВД FINN-POWER P16HP обжимає стропи, осаджує труби, упресовують різного роду стопорні кільця і виконує безліч аналогічних операцій.
| Модель | P16HP | P16HPZ | P16AP | P16APZ | P20HP | P20AP | P20HPL | P20APL | P20CS | P32CS |
| Діапазон обтиску (мм) 1 | 10 – 45 | 10 – 45 | 10 – 45 | 10 – 45 | 10 – 61 | 10 – 61 | 11 – 61 | 11 – 61 | 10 – 61 | 10 – 87 |
| Діапазон обтиску (дюйми) 1 | 0,39 – 1,77 | 0,39 – 1,77 | 0,39 – 1,77 | 0,39 – 1,77 | 0,39 – 2,40 | 0,39 – 2,40 | 0,39 – 2,40 | 0,39 – 2,40 | 0,39 – 2,40 | 0,39 – 3,42 |
| Сила обтиску (кН) | 955 | 955 | 955 | 955 | 1370 рік | 1370 рік | 1370 рік | 1370 рік | 1370 рік | 2000 рік |
| Сила обтиску (тоннаж) | 95 | 95 | 95 | 95 | 137 | 137 | 137 | 137 | 137 | 200 |
| Кількість обтисків / година 2 | – | – | – | – | – | – | – | – | 250 | 150 |
| Макс. розмір шланга (дюйми) | 1 | 1 | 1 | 1 | 1½ | 1½ | 1½ | 1½ | 1½ | 2 |
| Набір штампів 3 | Р16 | Р16 | Р16 | Р16 | Р20 | Р20 | Р20 | Р20 | Р20 | Р32 |
| Максимальне відкриття (мм) 4 | +20 | +20 | +20 | +20 | +25 | +25 | +25 | +25 | +25 | +33 |
| Основна штампа (D / L мм) | 39/64 | 39/64 | 39/64 | 39/64 | 84/80 | 84/80 | 84/80 | 84/80 | 84/80 | 99/80 |
| Основна плашка (D / L дюйми) | 1,54 / 2,52 | 1,54 / 2,52 | 1,54 / 2,52 | 1,54 / 2,52 | 3,31 / 3,15 | 3,31 / 3,15 | 3,31 / 3,15 | 3,31 / 3,15 | 3,31 / 3,15 | 3,90 / 3,15 |
| Контроль | посібник | посібник | посібник | посібник | посібник | посібник | МС | МС | МС | МС |
| Мотор (кВт) | ручний насос | повітряний тиск | ручний насос | повітряний тиск | ручний насос | повітряний тиск | ручний насос | повітряний тиск | 1,6 / 2,2 5 | 1,6 / 2,2 5 |
| Мотор (HP) | ручний насос | повітряний тиск | ручний насос | повітряний тиск | ручний насос | повітряний тиск | ручний насос | повітряний тиск | 2.1 / 3.0 5 | 2.1 / 3.0 5 |
| Інструмент QC | – | – | – | – | О | О | О | О | О | О |
| Ножна педаль | – | – | – | – | – | – | – | – | – | – |
| Резервний пристрій: механік | – | – | – | О | О | О | О | О | О | О |
| Резервний пристрій: електричний | – | – | – | – | – | – | – | – | – | – |
| Дзеркало | – | – | – | – | – | – | – | – | – | – |
| UC1 | – | – | – | – | – | – | – | – | – | – |
| UC2 | – | – | – | – | – | – | – | – | – | – |
| UC3 | – | – | – | – | – | – | – | – | – | – |
| Автоматичне змащення G3 | – | – | – | – | – | – | – | – | – | – |
| Блок дистанційного керування | – | – | – | – | – | – | – | – | – | – |
| Лічильник | – | – | – | – | – | – | – | – | – | – |
| Варіант сигналу A3 | – | – | – | – | – | – | – | – | – | – |
| Довжина (мм) | 331 | 331 | 331 | 241 | 487 | 583 | 487 | 583 | 583 | 626 |
| Ширина (мм) | 401 | 197/105 | 346 | 197/155 | 441 | 477 | 441 | 447 | 533 | 543 |
| Висота (мм) | 271 | 324 | 271 | 324 | 389 | 345 | 389 | 345 | 387 | 421 |
| Довжина (дюйми) | 13.1 | 13.1 | 13.1 | 9.5 | 19.2 | 22.9 | 19.2 | 22.9 | 22.9 | 24.7 |
| Ширина (дюйми) | 15.8 | 7.7 / 4.1 | 13.6 | 7.7 / 6.1 | 17.4 | 18.8 | 17.4 | 18.8 | 21 | 21.4 |
| Висота (дюйми) | 10.7 | 12.7 | 15.4 | 12.7 | 15.4 | 13.6 | 15.4 | 13.6 | 15.2 | 16.6 |
| Вага (кг) | 26 | 28 | 28 | 26 | 66 | 59 | 66 | 59 | 83 | 116 |
| Вага (фунти) | 57 | 62 | 62 | 57 | 146 | 130 | 146 | 130 | 183 | 256 |
X = стандартний
O = необов’язковий
– = недоступний
- Зі стандартними плашками. Діапазон обтиску можна збільшити спеціальними плашками.
- Теоретичний з ½ шлангом, діаметром 10 мм.
- Див. Таблицю для даних набору штампів.
- Максимальне відкриття – загальний проїзд. Додайте це значення до мінімального діаметра обтиску використовуваного набору. Результат – максимальне відкриття машини із встановленою на місці штампом.
- 12В / 24В. Регульовані перевантаження.
- 1-фазна / 3-фазна.
- Плашки FP140 можна використовувати без штампів адаптера.
- Гідравлічний шланг (2 спіраль) / промисловий шланг.
- З адаптером гине.
- Повний цикл.
- NC20, NC30 та NC40 можуть використовуватися штампи.
- Канал подорожей / годування штампу.
- Доступно для штампів P20, P32 та CC22.
- Недоступно для керування MS.
- Технічна реалізація варіюється в залежності від моделі машини. Будь ласка, перевірте придатність цієї опції у свого дистриб’ютора.
- Доступний лише для моделей UC.
|
№ кулачків |
D(мм) | L (мм) |
Діапазон обтиску (мм) |
|
18212/10 |
10 | 55 |
10.0 – 12.0 |
|
18212/12 |
12 | 55 |
12.0 – 14.0 |
|
18212/14 |
14 | 55 |
14.0 – 16.0 |
|
18212/16 |
16 | 55 |
16.0 – 19.0 |
|
18212/19 |
19 | 55 |
19.0 – 23.0 |
|
18212/23 |
23 | 55 |
23.0 – 27.0 |
|
18212/27 |
27 | 65 |
27.0 – 31.0 |
|
18212/31 |
31 | 65 |
31.0 – 38.0 |
